极细同轴的结构,加工

电缆结构

面向手机开发的极细同轴电缆的结构是，中心导体为42AWG(7/0.025mm)同心绞合镀银铜合金线，横卷绕包的外部导体为(约20/0.03mm)镀锡铜合金线。当中的绝缘层与外护套均选用可溶性聚四氟乙烯PFA，是由于氟塑料的介电常数比较低，适合于高频传送，能够减轻辐射噪音的影响，并且可以提高电缆自身的柔韧性。

图. 极细同轴电缆截面照片

表. 极细同轴电缆几种常见型号的结构

构造/性能		单位	藤仓 40AWG	住友 42AWG	日立 46AWG
中心导体 Conductor	材质	-	镀锡铜合金线	镀银铜合金线	镀银铜合金线
中心导体 Conductor	构成	mm	7/0.03	7/0.025	7/0.016
绝缘体 Insulation	材质	-	PFA	PFA	PFA
绝缘体 Insulation	外径	mm	0.25	0.17	0.115
屏蔽 Shield	材质	-	镀锡铜合金线	镀锡铜合金线	镀银铜合金线
屏蔽 Shield	构成	mm	0.03	0.03	0.02
外被 Jacket	材质	-	PFA	PFA	PFA
外被 Jacket	外径	mm	0.38	0.29	0.205
特性阻抗10MHz		Ω	50	42	50
衰减量		dB/m	0.5@10MHz	7.1@1GHz	1.5@10MHz
用途		-	笔记本电脑	手机，液晶屏	彩色超声波诊断仪

　

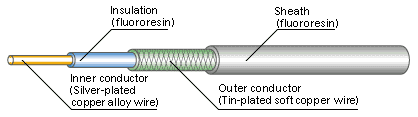

图4. 极细同轴的结构图

4. 铜合金导

Highly bendable fine-core coaxial cables

极细同轴结构图

　

　

　
